Special Effektlicht Soundcheck Special

SpeCial: effektliCht

Soundcheck Special

EFFEKTIV

So rückt ihr euch auf der Bühne ins rechte Licht

Eine beeindruckende Lichtshow ist

nicht nur etwas für die großen Acts.

Auch auf kleinen Bühnen lässt sich

inzwischen mit wenig Aufwand

große Wirkung erzielen. Noch nie

war es so einfach, seinen Auftritt mit

einer überzeugenden Lichtshow zu

pimpen. Wir zeigen euch in diesem

Special, wie ihr das Maximum mit

begrenztem Budget erreicht.

Das Stimmungslicht

Um eine Stimmung auf der Bühne zu erzeugen

ist es wichtig, dass großflächig mit Farben ge

arbeitet wird.

so wie ein Bild oder ein Foto schon

alleine durch die verwendeten Farben eine stim

SoundCheCk 07

WWW.SoundCheCk.de

er sich etwas näher mit dem thema

Bühnenlicht befasst, der wird ganz

schnell feststellen, dass es verschie

dene aufgaben gibt, die eine ansprechende Be

leuchtung zu erfüllen hat. die grundsätzliche

aufgabe besteht natürlich darin, die Bühne zu

erhellen, so dass die akteure auch gesehen wer

den können. Hierfür genügen einfache schein

werfer, die typischerweise einfach weißes licht

auf die Bühne geben. emotion, dynamik und

ausdruck schafft rein weißes licht aber leider

noch nicht. Hier kommt dann vielmehr das zum

einsatz, was grob überschrieben als effektlicht

bezeichnet wird.

Effektlichts soll eure Musik und Show unter

stützen und somit euer Bemühen, beim Publi

kum optimal anzukommen.

Wie eure Musik, eure

Klamotten oder eure Performance, muss auch das

effektlicht individuell für eure ansprüche entwor

fen sein und wer könnte das besser als ihr selbst?

Welches effektlicht am besten zu euch passt, dass

finden ihr im laufe dieses specials heraus.

als ein ganzes Meer verschiedener Farben. Im Ge

gensatz zu allen anderen effektlichttypen ist das

stimmungslicht ein Muss für jede Musikerbühne.

doch nun zum eigentlichen thema dieses spe

cials: zum effektlicht.

Strahleneffekte

Los gehts mit den Strahleneffekten.

als sol

che werden alle scheinwerfer bezeichnet, die

im nebel eine schöne strahlenabbildung erzeu

gen. diese art des lichts übt die größte Faszina

tion aus, da die strahlen im dreidimensionalen

raum zu sehen sind und dadurch ein ganz be

sonderes optisches erlebnis erzeugen. damit die

strahlen aber überhaupt gesehen werden kön

nen, muss vorher abgeklärt werden, ob nebel

überhaupt möglich ist. Positioniert werden

strahleneffekte am besten im hinteren Bühnen

bereich und ausgerichtet werden sie direkt

richtung Publikum. Um so flacher der strahlef

fekt richtung Publikum scheint, umso heller

erscheint er. Kleine, lichtschwache effekte soll

ten also flach ins Publikum leuchten, während

hellere effekte höher hängend steil hereinstrah

len können. auf jeden Fall solltet ihr aber darauf

achten, euer Publikum nicht zu sehr oder zu

lange mit dem effekt zu blenden. Welche schein

werfer eignen sich nun aber ganz konkret als

strahleffekt?

inhalt

EFFEKTiv

Special

Seite 32

Seite 38

Seite 42

Keep It Simple:

einige wenige Farben wirken meist stim

mungsvoller als ein ganzes Meer an Farben.

So rückt ihr euch auf der

Bühne ins rechte Licht

Die 7 goldenen Regeln

zum optimalen Einsatz

von Effektlicht

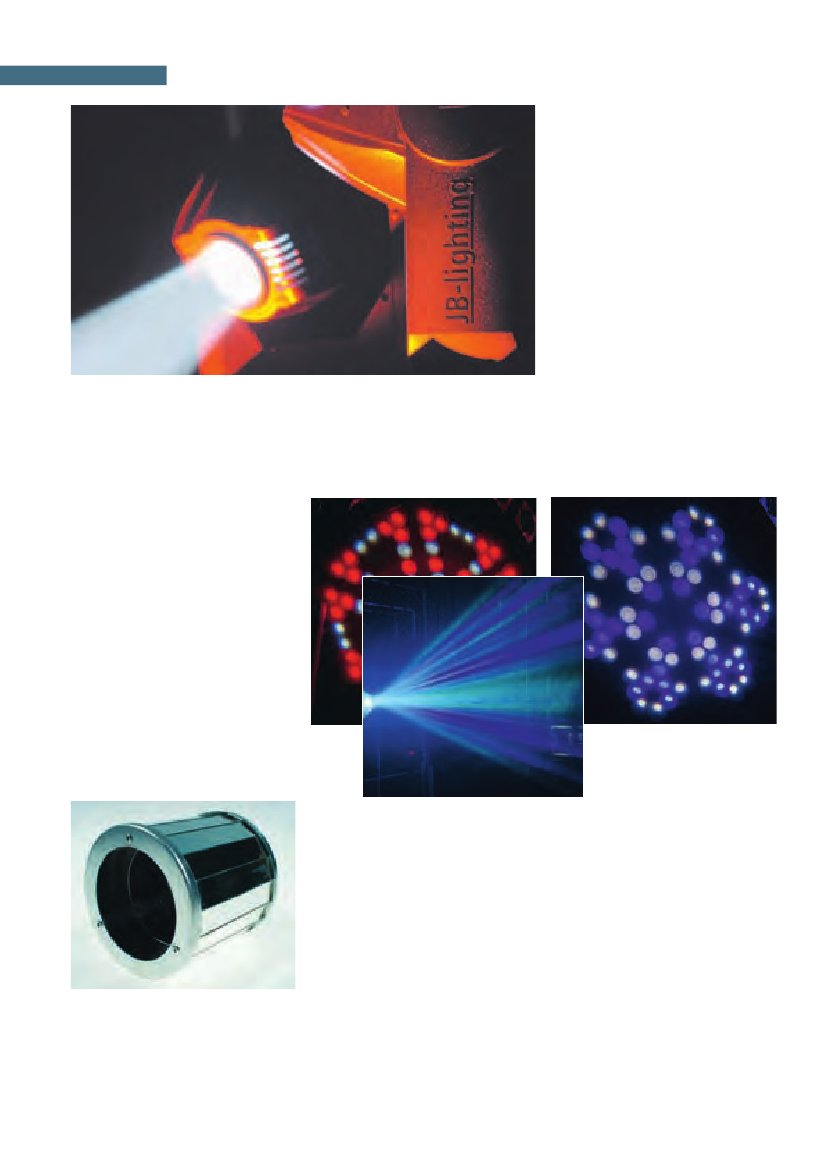

Moving Heads

Kopfbewegte Scheinwerfer gelten als die Kö

nige der Strahleneffekte.

Ihre Vielseitigkeit an

darstellungen, Farben und ihre Bewegung er

möglichen ein sehr vielseitiges und abwechs

lungsreiches lichtdesign. so können sie schnell

bewegt mit stroboskopeffekt eine sehr drama

tische lichtinszenierung schaffen, aber auch im

stillstand mit drehenden Gobos eine sehr ruhige

stimmung erzeugen. auch für kleine Bühnen ist

der einsatz von kopfbewegten scheinwerfern

denkbar, hier spielen vor allem die Klassen bis

250 Watt eine rolle. ein einsatz von nur ein oder

zwei Geräten macht aber meist keinen sinn, da

eine faszinierende optik durch das zusammen

spiel mehrere Geräte hervorgerufen wird. da Mo

ving Heads meist sehr eng abstrahlen, können sie

auf kleinen Bühnen, bei denen das Publikum sehr

dicht steht, oft auch ihre Wirkung nicht entfal

ten. Und sie sind in der anschaffung nicht ganz

günstig. Qualitativ akzeptable Geräte können

schnell 1.000 euro und mehr kosten.

Auf zum Kauf

Andreas Zöllner

Die perfekte Lichtanlage

Bewegung schneller als Moving Heads, und da

hier nur ein spiegel bewegt werden muss, sind

sie auch günstiger in der Herstellung und zudem

robuster. eine Besonderheit sind die Walzenspie

gelscanner, die statt einem flachen spiegel eine

spiegelwalze haben, was die abbildung verviel

facht. dies ist gerade für kleinere Bühnen ideal.

zum einen entsteht durch die erwähnte Verviel

fachung nämlich eine breitere abbildung, die

auch auf kleinem raum ihre Wirkung entfalten

kann und zum anderen erzeugt hier auch schon

der einsatz eines einzelnen Geräts eine sehr

schöne Wirkung. Walzenscanner gibt es jedoch

in verschiedensten leistungsklassen. sie sind da

her für fast jede Bühnengröße geeignet.

mung ausdrückt, tut dies auch eure Bühne. Frü

her wurde das stimmungslicht meist durch Par

cans erzeugt, die mit verschiedenen Farbfolien

bestückt waren und die Bühne oder den Hinter

grund farbig ausleuchteten. Wollte man dies nicht

zur Materialschlacht ausarten lassen, war man

hier in puncto Farbwahl aber doch sehr einge

schränkt. dank moderner ledtechnik ist dies

nun Vergangenheit, da die meisten ledschein

werfer eine Farbmischung ermöglichen, die schon

mit wenigen scheinwerfern eine ganze Bühne in

die verschiedensten Farbtöne tauchen kann. Und

energiesparend sind die strahler auch noch. Bei

der ansteuerung der scheinwerfer sollte darauf

geachtet werden, dass nicht zu viele Farben oder

Farbwechsel gleichzeitig eingesetzt werden. eini

ge wenige Farben wirken meist stimmungsvoller

Scanner

Scanner erzeugen ein sehr ähnliches Licht

wie Moving Heads.

sie können jedoch nur in

eine richtung strahlen und sich nicht um ihre

gesamte achse bewegen. dafür sind sie in der

WWW.SoundCheCk.de

SoundCheCk 07

Königsklasse des Effektlichts:

Kopfbewegte Scheinwerfer

ermöglichen ein vielseitiges und

abwechslungsreiches Lichtdesign

Laser

Laser sind optisch ein absolutes Highlight. Sie

sind aber auch nicht ganz ungefährlich und in

Deutschland daher streng reglementiert.

der showlaser mit einer leistung von mehr als 5

Milliwatt – und erst weit darüber macht es auf

einer Bühne wirklich sinn – darf nur eingesetzt

werden, wenn ein laserschutzbeauftragter vor ort

ist. da man diese Qualifizierung sehr schnell und

kostengünstig erwerben kann, wäre dies jedoch

noch nicht einmal das Problem, allerdings muss

jede ortsveränderung eines lasers gemeldet wer

den und meist verlangt die zuständige Behörde

dazu noch eine technische abnahme. Für Fest

installationen weniger problematisch, für mobile

zwecke aber eher nur für große auftritte tragbar.

zudem sind gute laser immer noch richtig teuer.

Und da keine mechanisch bewegten teile zum

einsatz kommen, ist hier auch die störanfällig

keit denkbar gering. trotz ihrer geringen strom

aufnahme sind Matrixeffekte oft überraschend

hell und können daher auch auf Bühnen mittlerer

Größe eingesetzt werden.

Moonflowers

Der klassische Moonflower zerteilt das Licht

über einen innenliegenden ParabolFacetten

spiegel in viele einzelne Lichtstrahlen.

Je nach

Variante sorgen zusätzliche Farb und Goboräder

sowie diverse linsen für gerätespezifische abbil

dungen. Inzwischen gibt es auch viele ledMoon

flowers, die teilweise sogar über dMX gesteuert

werden können und deren bunten strahlen sich

so hervorragend ins Bühnenlicht integrieren las

sen. aufgrund seiner meist eher geringen Hellig

keit ist dieser lichteffekt aber eher für den ein

satz auf kleineren Bühnen geeignet.

Projektionen

Aber auch ohne Nebel lassen sich sehr schöne

Lichtszenen gestalten.

es müssen schlichtweg

eine oder mehrere Flächen im Bühnenbereich ge

funden werden, die vom Publikum gut gesehen

werden und sich beleuchten lassen. eine große

Matrix-Effekte

Eine völlig neue Gattung an Effekten hat die

LEDTechnik mit sich gebracht.

Bei den Matrix

effekten wird das licht vieler einzelner leds über

eine linse gebündelt in mehreren lichtstrahlen in

den raum geworfen. Je nach abbildung auf der

ledMatrix entstehen so wunderschöne darstel

lungen. richtige Bewegungen gibt es hier zwar

nicht, durch schnelles ein und ausschalten der

leds entstehen aber schnell aufeinanderfolgende

darstellungen, die ein bewegtes Bild ergeben.

Matrixeffekte bündeln das licht einer größeren

zahl von leds in einzelne strahlen. sie eignen

sich besonders für Projektionen und zum drei

dimensionalen einsatz im Bühnennebel.

ACLs

Strahleffekte müssen nicht immer bunt und

bewegt sein.

aClBars beispielsweise sind eine

anordnung von sehr eng abstrahlenden Par

cans, die ein extrem helles licht erzeugen. die

ser effekt ist bis heute auch von professionells

ten Bühnen nicht wegzudenken, da das licht

der aClBars eine sehr schöne strukturierung

der Bühne ergibt. Gedimmt ergibt das licht der

aCls ein einmalig schönes Glühlicht. Für kleine

Bühnen lassen sich auch Parcan36Punkt

strahler, die sonst meist zur Beleuchtung von

spiegelkugeln hergenommen werden, für die

sen effekt „missbrauchen“.

weiße Wand im Hintergrund eignet sich ideal da

für. am besten legt ihr euch eine mobile Beleuch

tungsfläche zu und bringt dieses mit zum Gig. so

seid ihr von den Bedingungen vor ort unabhängig.

Die zu beleuchtende Fläche sollte erst einmal

großflächig mit farbigem Licht beleuchtet wer

den.

Hierzu eignen sich vor allem breit abstrah

lende Farbwechsler. zusätzlich kann mit eng ab

strahlenden scheinwerfern eine struktur auf der

Fläche geschaffen werden. auch scheinwerfer die

Muster erzeugen wie Moving Heads oder die er

wähnten Matrixeffekte erzeugen einen schönen

effekt. es ist übrigens nicht nötig, dass die schein

Scannerwalze:

durch ihre breite abbildung sind

Walzenscanner ideal für kleine Bühnen

SoundCheCk 07

WWW.SoundCheCk.de

Effektbeleuchtung de Luxe:

Laser sind schön und äußerst beeindruckend, sie sind

jedoch auch teuer und an strenge Auflagen gebunden.

werfer frontal auf die Fläche strahlen, positioniert man sie als schräg von

unten wirkendes Streiflicht, lassen sich sehr schöne Effekte erzielen.

Auf großen Bühnen sind Videos

inzwischen Normalität.«

Video on Stage

Auf großen Bühnen sind Videos im Bühnenbild inzwischen Normali-

tät.

Hier werden sie meist über größere LED-Video-Matritzen dargestellt.

Da Videobeamer aber immer günstiger und leistungsfähiger werden, sind

Videodarstellungen mittlerweile auch auf kleinen Bühnen realisierbar. Vor

kurzem habe ich sogar eine Band gesehen, die mehrere 19“-Flatscreens in

ihr Bühnenbild integriert hatte. Das Ergebnis war äußerst ansprechend.

In puncto Flexibilität und Aussagekraft sind Videoinhalte durch nichts

zu überbieten.

Doch woher kommen die Inhalte und wie bekomme ich sie

auf meine Bühne? Im Internet gibt es diverse Plattformen, auf denen sich

Videocontent für Bühnen für wenig Geld herunterladen lässt. Unter www.

showfootage.com beispielsweise lassen sich unzählige Clips für wenig Geld

herunterladen. Diese können dann etwa von einem PC über ein entsprechen-

des Programm direkt auf die Bühne übertragen werden. Noch kreativer wird

es, wenn Videocontent per DMX-Signal abgerufen werden kann. DMX-Me-

dienserver wie beispielsweise das ARKAOS-DMX-Programm erlauben dies.

In puncto Flexibilität und

Aussagekraft sind Videos

nicht zu überbieten

Struktur auf der Bühne. Als Blinder wirken die Strips

wenn alle Lampen gleichzeitig voll eingeschaltet

werden. Und mit etwas Programmier-

aufwand lassen sich diese einzeln

abrufbaren Lampen zu einem

Lauflicht arrangieren.

man alles, was man sieht, auch abspeichert,

sind Fehler so gut wie ausgeschlossen. Sind

Moving Heads oder Scanner im Einsatz sollte

man darauf achten, dass die Steuerung diese

auch möglichst gut unterstützt. Spezielle Steue-

rungen bieten zum Beispiel schon vorprogram-

mierte Bewegungsmuster oder Effektgenera-

toren an, die das Programmieren von Moving

Lights deutlich vereinfachen.

Ansteuerung

Um eine schöne und

stimmige Lichtshow zu

erreichen, ist eine indi-

viduelle Programmierung

unumgänglich.

Stand-Alo-

ne-Programme und Steue-

rung über Musik mögen für eine

Party ausreichen, eine unterstützen-

de Lichtshow für ein Konzert ist damit aber

nicht möglich. Dabei sollte man vor der Pro-

grammierung und ihrem Aufwand absolut kei-

ne Angst haben. Um ein kleines Lichtpult zu

beherrschen, sind meist nicht mehr als ein bis

zwei Stunden Einarbeitung nötig und auch die

Programmierung ist kein Hexenwerk. Während

des Konzerts selbst müssen dann nur noch die

eingespeicherten Lichtstimmungen korrekt ab-

gerufen werden.

Bei der Programmierung selbst empfiehlt es

sich für unerfahrene Bediener und bei klei-

nen Anlagen Bild für Bild vorzugehen.

Das

heißt es wird eine Lichtstimmung nach der an-

deren komplett erstellt und abgespeichert. Da

Leuchtmittel &

Lampenleistung

Bei der Suche nach dem richtigen Scheinwer-

fer stellt sich immer auch die Leuchtmittel-

frage.

Welche Leuchtmittel gibt es, welche Vor

und Nachteile haben sie und welches ist das

richtige für die bestehenden Bedürfnisse?

Die Glühlampe:

Galt die Glühlampe in letzter Zeit eher als Fossil

und Energieverschwender, erlebt sie derzeit ei-

ne kleine Renaissance.

Ihr warmes, orangenes

Licht ist in seiner Ausstrahlung unerreicht und

wirkt im Kontrast zu den ansonsten sehr grellen

Farbtönen der anderen Leuchtmittel als Wohltat

für die Augen. Auf großen Bühnen taucht sie ver-

mehrt als Ergänzung zur LED- und Entladungslampe

wieder auf. Für kleine Bühnen mit wenig Strom

ist sie aber nicht mehr zeitgemäß. In Scannern,

Moving Heads und Effektstrahlern ist ihre Licht-

leistung zudem oft zu gering. Ansonsten hat sich

auf kleinen Bühnen die Leistungsklasse von 250

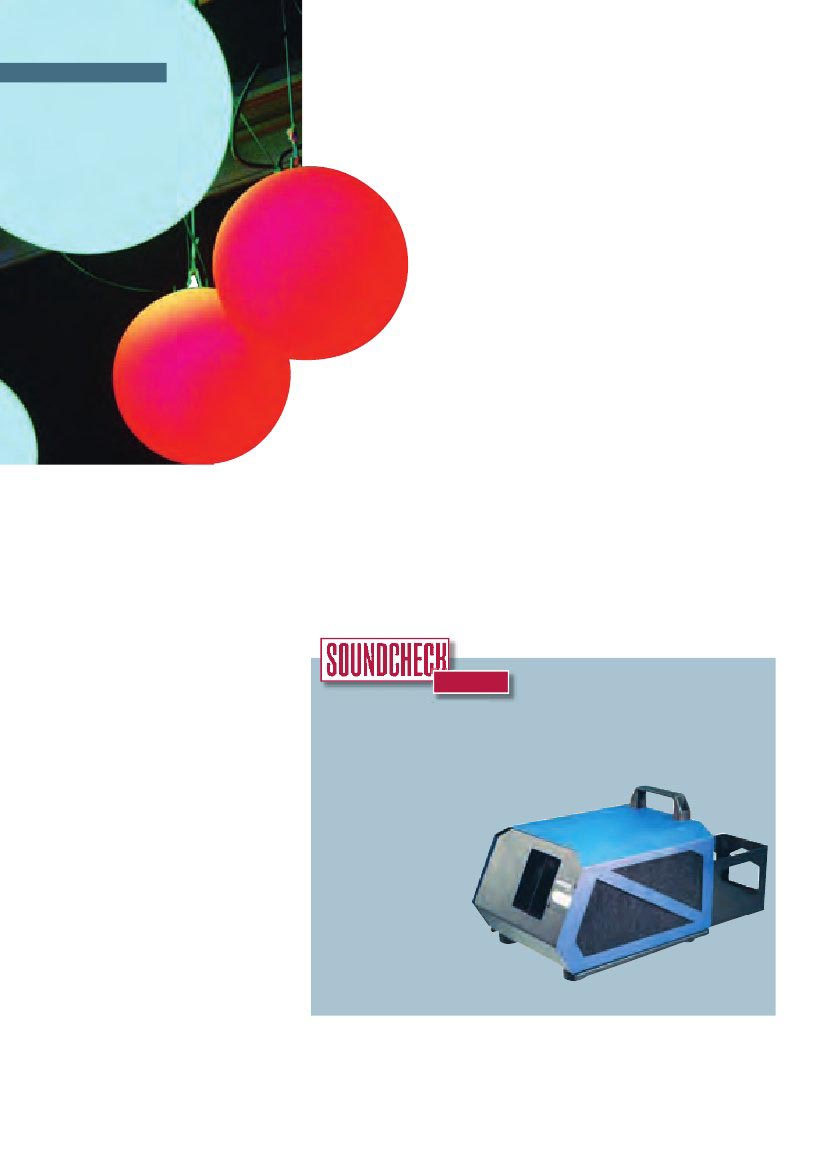

Auch Leuchtobjekte lassen sich wunderschön im

Bühnenbereich einsetzen.

Leuchtobjekte

Immer umfangreicher wird auch die Auswahl an

speziellen Leuchtobjekten.

Dies sind beispiels-

weise Kugeln, Röhren oder Würfel, die von sich aus

leuchten und auf der Bühne platziert werden kön-

nen. Leuchteffekte werden oft von innen mit LEDs

bestrahlt und per DMX-Befehl in verschiedensten

Farben und Effekten illuminiert und sind inzwi-

schen sogar als aufklebbare LED-bestückte Streifen

erhältlich, die sich wunderbar auf Objekte im Büh-

nenbereich oder sogar Instrumente kleben. Man

darf schon gespannt sein, wann die erste Band sich

solche Streifen in die Kleidung einnähen lässt.

Wissen

Die Vorraussetzungen zur

optimalen Entfaltung eures

Effektlichtes

Stroboskope, Blinder und

Sunstrips

Diese letzte Gruppe ist trotz neuester LED-

Technik immer noch fester Bestandteil der Büh-

nentechnik.

Strobos sind inzwischen vom Aus-

sterben bedroht, da LED-Scheinwerfer auch ver-

dammt schnell blitzen können. Stageblinder sind

wunderbar um das Publikum auf mittleren und

großen Bühnen zu blenden bzw. mit in die Show

einzubeziehen. Für kleinere Bühnen finde ich vor

allem Sunstrips sehr interessant, längliche Kästen,

in der eine Vielzahl an kleinen Lampen eingearbei-

tet ist, von denen sich jede einzeln ansteuern lässt.

Diese Strips lassen sich wunderbar im Bühnenbe-

reich integrieren und decken gleich mehrere Auf-

gaben ab. Werden alle Lampen leicht gedimmt er-

gibt sich eine wunderschöne, stimmungsvolle

Damit Effektlicht richtig zur Wirkung

kommt, müssen einige Vorraussetzungen

erfüllt sein. Licht kann nur dann gese-

hen werden, wenn es auf etwas trifft.

Strahlt ein Scheinwerfer einfach in

den leeren Raum, so sieht man

nur die leuchtende Linse des

Scheinwerfers. Das ausgesende-

te Licht wird von der Luft näm-

lich nicht abgebildet. Daher ist

die entscheidende Frage beim

Planen einer Lichtanlage,

was überhaupt beleuch-

tet werden soll. Die Akteure

auf der Bühne sind als einziges

Beleuchtungsobjekt nur bedingt sinnvoll,

da sie nur einen kleinen Teil der sichtbaren

Bühne ausmachen. Wie aber wird wir unser

So wird Licht im Raum sichtbar:

Hazer wie der Unique

Licht auf der ganzen Bühne sichtbar? Man

von Look tauchen die ganze Bühne in sanften Dunst.

kann Nebel oder Dunst einsetzen um im

dreidimensionalen Raum das Licht sichtbar

zu machen, oder Projektionsflächen, auf

die das Licht gerichtet wird. Hier eignen

sich vor allem Bühnenhintergründe und

große Flächen. Auch die Decke ist denkbar.

Besonders schön wird eine Bühne, wenn

mit Nebeleffekten und Projektionen gear-

beitet wird.

Soundcheck 07

WWW.Soundcheck.de

sehr starkes Licht benötigt wird. Größere kopf

bewegte Scheinwerfer und Scanner aber auch

lichtstarke Farbwechsler sind das typische Ein

satzgebiet der Entladungslampe. Auf kleinen

Bühnen sind vor allem Geräte mit 150 Watt

großen Bühnen sind vor allem LEDVideoscreens

und kopfbewegte LEDWashlights im Einsatz so

wie oft auch selbstleuchtende LEDObjekte. Und

wie ihr bei den Lichttests in dieser Ausgabe lesen

könnt ist mit dem Showtec Indigo 250 inzwi

Die Leuchtdiode hat in den letzten Jahren einen

unbeschreiblichen Siegeszug angetreten.«

schen auch ein lichtstarker MovingHeadSpot

auf dem Markt. Zur Beleuchtung kleinerer Büh

nen genügen oft schon die sehr günstigen 10

mmLEDScheinwerfer.

Die Plasmalampe:

Eine völlig neue Leuchtmitteltechnologie

wurde überraschend auf der diesjährigen Pro-

light + Sound in Frankfurt vorgestellt.

Robe

hat im Rahmen seiner RobinSerie als erster Her

steller funktionierende PlasmaMovingHeads

im Programm. PlasmaLeuchtmittel sind effek

tiver als Entladungslampen, langlebiger und ver

lieren während ihrer Lebensdauer nicht an

Leuchtkraft. Zudem stellen sie fast alle Farben

ideal dar. Ob sich diese Technologie durchsetzen

✖

wird, wird die Zukunft zeigen.

und 250 Watt Stärke im Einsatz, mittlere Büh

nen werden typischerweise mit 575 und 700

Watt Geräten beleuchtet. Auf großen Bühnen

haben sich inzwischen Geräte mit 1.200 Watt

und mehr Lampenleistung durchgesetzt.

Novität:

Der Robin 3 von Robe verwendet als einer der

ersten Moving Heads serienmäßig eine Plasmalampe.

bis 500 Watt bewährt, auf mittleren und großen

Bühnen die Klasse von 1.000 bis 2.000 Watt.

Die Entladungslampe:

Die Entladungslampe ist zwar lange nicht

so effektiv wie die LED, ihre Leuchtdichte

und Kraft ist aber unerreicht.

Daher wird sie

überall dort eingesetzt, wo gebündeltes oder

Die LED:

Die Light Emitting Diode oder Leuchtdiode

hat in den letzten Jahren einen unbeschreib-

lichen Siegeszug angetreten.

Ihre poppigen Far

ben und ihr niedriger Strombedarf hat völlig neue

Möglichkeiten eröffnet. Gerade kleine Bühnen

profitieren von den kleinen Energiesparern und

den ihnen eigenen Farbwechselmöglichkeiten.

Der Strombedarf und der technische Aufwand für

eine kleine Bühnenbelechtung hat sich durch die

Diodentechnik deutlich verringert. Aber auch auf
