ratgeber pa auswahl

Ganz gleich ob es die eigene PA, ein gemietetes oder ein geliehenes System ist, einfach

hinstellen und losrocken ist nicht! Im Gegenteil, je umfangreicher und komplexer eine

PA ist, um so mehr müsst ihr euch mit der Materie auseinandersetzen, um letztlich

dann doch ganz locker Gas geben zu können.

s hat sich ja tatsächlich viel geändert. Mit

meinen gut 40 Lenzen auf dem Buckel habe

ich in den letzten 20 Jahren schon das ein

oder andere Beschallungssystem oder Konzept

kommen und gehen sehen. Dazu gehört das letz-

te Aufbäumen der „Wall of Sound“ genauso wie

die ersten Modularsysteme à la Martin Modular,

gefolgt von den gut 10 Jahren, in denen die Top-

teile fullrange-tauglich und kompakt wurden

und die Subs immer größer. Neuerdings – also

seit gut 10 Jahren – ist plötzlich alles Line- oder

Vertical Array und ganz aktuell sind Säulensyste-

me das Mittel der Wahl. Manch einer mag sich

dabei kaum vorstellen können, dass es auch 1980

oder gar 1960 schon Konzerte und Shows gab, die

echt geil waren. Gab es aber, ich war dabei! Und

woran liegts? Daran, dass sich ein paar Tugenden

eben durchsetzen, das Know-how eben doch

bleibt und niemand die Physik überlisten kann

oder konnte. Damals nicht – und heute auch nicht.

Was ihr wissen müsst, jetzt kompakt und struktu-

riert in unseren sieben goldenen Regeln.

Regel 1

Wissen, was gefragt ist!

Bevor ihr das passende PA-System zusammen-

stellt oder anmietet,

verschafft euch einen

Überblick über die Locations, in denen ihr spielt,

über deren Größe, die Lade- und Transportmög-

lichkeiten und die generellen Anforderungen, die

eure Band und das Programm an die PA stellen.

Ein Gitarrenduo in der Lounge oder Bar hat da

SOUNDcHecK 04

WWW.SOUNDcHecK.De

Inhalt

Baukasten-Prinzip

SpecIal

Seite 42

Seite 48

Seite 52

PA-Systeme für verschiedene

Anwendungen

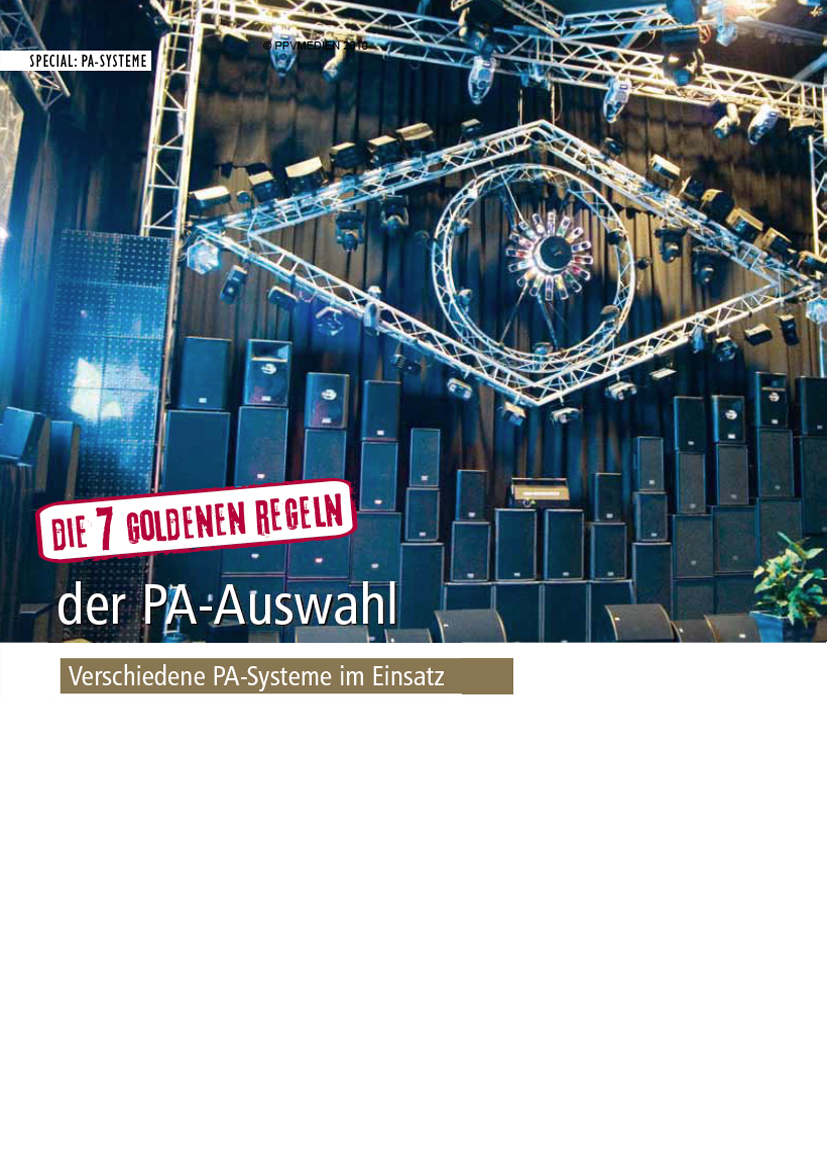

Die 7 goldenen Regeln

der PA-Auswahl

teilung optimieren. Zusätzliche Tops geben euch

die Möglichkeit, mit breiteren Abstrahlwinkeln

oder Delays zu arbeiten, sodass wirklich jeder im

Raum optimalen Sound genießen kann. Wichtig,

wenn ihr mehrere Tops parallel betreiben wollt:

Die Teile müssen sinnvoll zu clustern sein – der

Abstrahlwinkel muss so sein, dass ein Erweitern

mit mehreren Boxen keine Interferenzen erzeugt.

Auf zum Kauf

Uli Hoppert

Markt der Möglichkeiten

Regel 3

Erst ausrichten,

dann einschalten!

Nicht den Fehler begehen und die PA einfach

in den Raum stapeln, einschalten und loslegen

wollen.

In der Regel ergibt sowas nicht nur aku-

stischen Müll, sondern auch ganz andere Pro-

bleme. Das A und O und die Basis guten Sounds

ist zunächst mal eine sinnvolle und richtige Aus-

richtung der einzelnen Komponenten. Beim Bass

ist die richtige Anordnung zunächst mal recht

unspektakulär. Interessant dabei: Der Klassiker

mit einem Bass rechts und einem Bass links der

Bühne ist keinesfalls immer das Mittel der Wahl.

Diese Variante sorgt fast immer für das gefürch-

tete Bassloch in der Saalmitte. Abhilfe schafft

hier nicht etwa ein dritter Sub in der Mitte. Im

Gegenteil, so was erzeugt meist nur noch mehr

Probleme im Bass. Viel einfacher und effektiver

ist meist ein so genanntes Monocluster – ihr

packt eure Bässe also schlicht und einfach in der

Mitte vor der Bühne zusammen. Nicht immer ein-

fach, da ja schließlich auch die Raum- und Büh-

nengröße zu berücksichtigen sind und so ein

Haufen Bässe nicht immer schön aussieht, aber

auf jeden Fall sehr effektiv, wenn es der Raum

zulässt. Im Monocluster addieren sich die Schall-

drücke optimal, ihr gewinnt also noch mal Laut-

ganz andere Anforderungen und Kapazitäten als

die Heavy-Metal-Formation oder die Top-40-

Band. Die einen brauchen ein handliches, wohl-

klingendes und transportables System, das im

Idealfall auch die Optik nicht stört; die anderen

wiederum brauchen wagenweise Subwoofer,

horngeladene, vollaktive Tops mit Mörderpegel

und sind in der Regel mit eigenem LKW – oder

wenigstens Bandbus – unterwegs. Je nach Pro-

gramm kommen dann weitere Anforderungen

an die PA hinzu – systembedingt sagt man näm-

lich verschiedenen Systemen besondere Eignung

zu. Ein Beispiel: Satte, fette Bässe gibts mit

18“er, 15“er klingen in dieser Disziplin nach all-

gemeiner Meinung spritziger, dafür aber nicht

immer so tief. Hörner sind in den Bässen für

viele immer noch der heilige Gral, allerdings

dürft ihr nicht vergessen, dass solche Systeme

immer erst im Rudel funktionieren.

Regel 2

Plant euer System

möglichst flexibel!

Kein System ist das System für alle Fälle.

unterschiedlich sind die Anforderungen. Ein hilf-

reiches Grundprinzip kann zum Beispiel sein, eine

PA möglichst skalierbar aufzubauen. Skalierbar

bedeutet dabei, dass euer System praktisch mo-

dular erweiterbar ist. Für den halbakustischen

Kneipengig nur ein paar Tops und für den Clubgig

nehmt ihr dann einen oder zwei Subs dazu. Mit

dem Sommer, der mit seinen Open-Air-Veranstal-

tungen bald wieder vor der Tür steht, oder für

größere Gigs könnt ihr dann die PA aufstocken

und an die Anforderungen der Location anpassen.

Zusätzliche Subs sind in großen Locations eigent-

lich nie verkehrt, damit wirds nicht nur lauter,

sondern bei überlegtem Einsatz auch besser. Ihr

könnt mittels Controllern und überlegter Aufstel-

lung zum Beispiel die Abstrahlcharakteristik auch

im Bassbereich beeinflussen und so die Schallver-

Fette Bässe und extrem tiefes Lowend gibts mit

18"ern:

HK Audio XBA 18

Special: pa-SySteme

stärke, ohne an den Amps weiter aufdrehen zu

müssen. Zudem erfolgt die Abstrahlung im Bass-

bereich so deutlich gleichmäßiger. Bei den Tops ist

die richtige Ausrichtung ebenfalls keine große

Kunst, erfordert aber in der Regel etwas mehr Auf-

wand. Genau aus diesem Grund statten viele Her-

steller ihre Tops auch mit optionalen Flugrahmen

aus oder sehen andere Hilfsmittel vor, mit denen

ihr die Lautsprecher optimal positionieren könnt.

Regel 4

Tops nach oben und

in Richtung Publikum

Wo wir einmal bei der richtigen Ausrichtung

sind gleich noch ein Tipp zu den Tops:

Die ge-

hören möglichst weit nach oben! Der Idealfall

sind natürlich geflogene Topteile, wie sie bei

großen Touren oder Konzerten zum Einsatz kom-

men; dabei dürft ihr aber auf keinen Fall den Si-

cherheitsaspekt außer Acht lassen.

Da bei den Bässen die Wellenlängen groß ge-

nug sind, um auch um Hindernisse wie eure

Fans problemlos herumzukommen,

hört man in

der Regel auch dann noch Bässe, wenn Menschen

vor den Lautsprechern stehen. Im Mittel-

und Hochtonbereich ist das anders, hier

wirken Hindernisse wie Mauern, der Schall

kommt da nicht drum rum. Ausschalten

könnt ihr dieses Problem, in dem ihr die

Tops nach oben bringt und schräg nach vor-

ne anwinkelt. Achtet möglichst peinlich ge-

nau darauf, nur euer Publikum und möglichst

wenige Begrenzungsflächen anzustrahlen.

Raumdecken, Böden oder Wände wirken we-

gen ihrer glatten, schallharten Oberfläche sehr

oft wie ein Spiegel, von dem die Schallwellen

reflektiert, hart gebrochen und zurückgestrahlt

werden. Meist auf die nächste, ebenfalls glatte

Wand – und so weiter. Das Resultat ist in der

Regel Klangbrei, Überlagerungen und Kammfil-

tereffekte, die nichtmehr zu kontrollieren sind

und euch den Gesamtsound zumatschen.

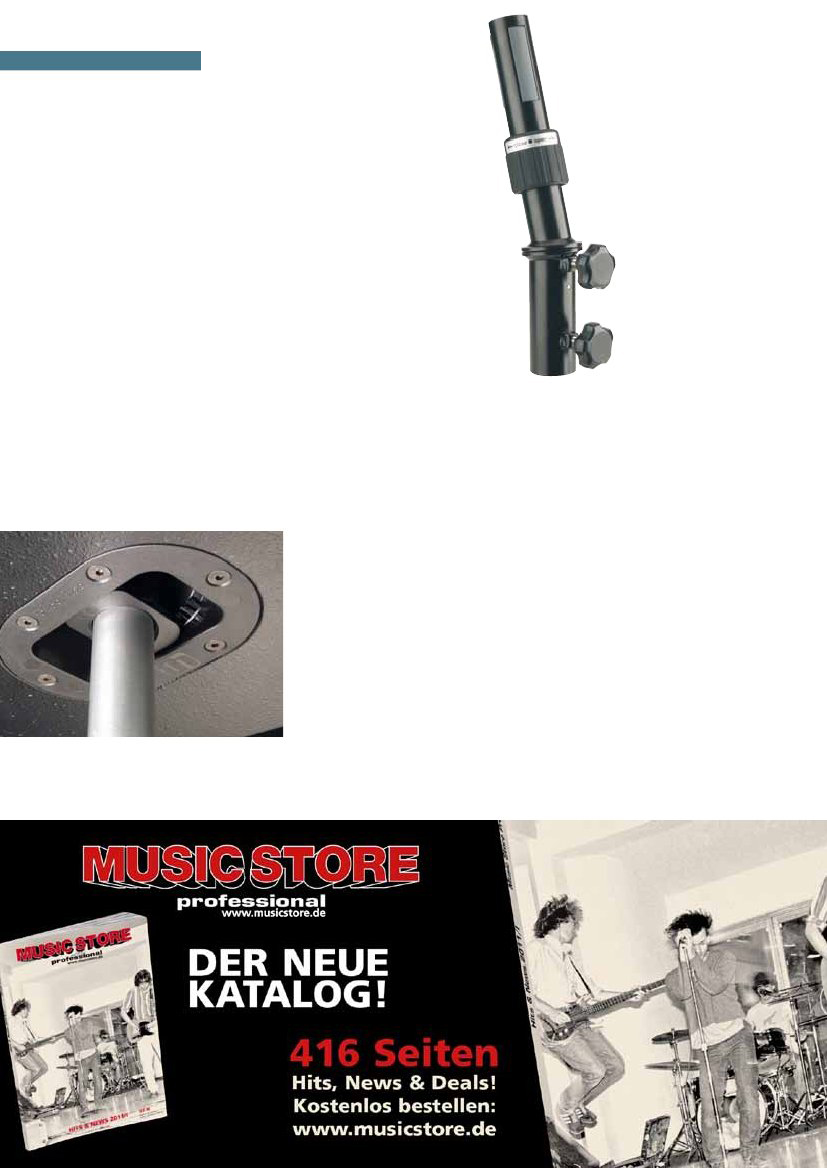

Mit Schrägstellern an Stativen könnt ihr eure

Boxen direkt aufs Publikum ausrichten.

Regel 5

Alle Komponenten müssen

zusammenpassen

Der Name „System“ sagt es schon – ein Sys-

tem muss passen, die Komponenten müssen

aufeinander abgestimmt sein.

Jede Kette ist

nur so stark wie ihr schwächstes Glied und was

wie eine Binsenweisheit klingt, ist oft bittere

Realität. Ganz besonders bei den Endstufen

herrscht oft rege Ratlosigkeit und jede Menge

Halbwissen über die richtige Dimensionierung

und die Anforderungen an die Amps. Mit immer

moderneren, belastbareren Treibern und leis-

tungsstärkeren Amps hat in den letzten Jahren

sowas wie ein Wattwahnsinn eingesetzt. Dabei

sind ein paar Grund- oder besser Faustregeln ei-

gentlich ganz einfach:

•

Etwa 70 % der Gesamtleistung entfällt auf

den Bass, bei diversen, zeitgenössischen Stil-

richtungen darf es auch etwas mehr sein.

Quintessenz davon – die Bassamps sind in der

Regel echte Boliden mit beachtlicher Leistung.

•

Die Sinus- oder RMS-Leistung des

Verstärkers sollte die angegebene

Belastbarkeit der Lautsprecher um

etwa ein Drittel übersteigen.

hier gilt: Im Bass darfs auch mal

etwas mehr sein, hier kann

auch schon mal 50 % mehr

aus dem Amp kommen. Da-

durch erhaltet ihr Headroom,

müsst eure PA also nicht bis zum

letzten Kitzeln, wenn mal et-

was mehr gefragt ist. Keine

Panik – die Gefahr, eure Laut-

sprecher dadurch zu überfah-

ren und damit zu beschädigen ist

geringer, als diese durch dauerndes

Clipping abzuschießen.

•

Wer hier auf aktive oder besser gesagt self-

powered Systeme setzt, erspart sich natür-

lich den Vergleich von Daten und kann den

Herstellern vertrauen.

Wer selbst auswählen

möchte, dem sei an dieser Stelle tatsächlich

ausgiebiges Vergleichen angeraten: Ja, es gibt

hörbare Performance-Unterschiede; insbeson-

dere für den Bass gibt es Amps, die an unter-

schiedlichen Lautsprechern unterschiedliche

Klangergebnisse bringen.

Bleibt noch der Controller oder die Frequenz-

weiche – soweit nicht schon in eurem System

integriert.

Faustregel hier: Nicht mehr als nötig,

aber so viel wie möglich. Wer keine Zeit oder

Möglichkeiten hat, sich mit Controllersetups und

umfangreichen Einstellungen auseinanderzuset-

zen, der ist oft schon mit einer einfachen Weiche

oder einem Preset-Controller ohne externe Ein-

griffsmöglichkeiten gut bedient. Wer hingegen

tüfteln will und kann, der greift besser zu einem

Digitalcontroller mit allen Einstellmöglichkeiten.

Einige Topteile bieten integrierte Schrägsteller,

die einfach verschiedene Neigungswinkel erlauben.

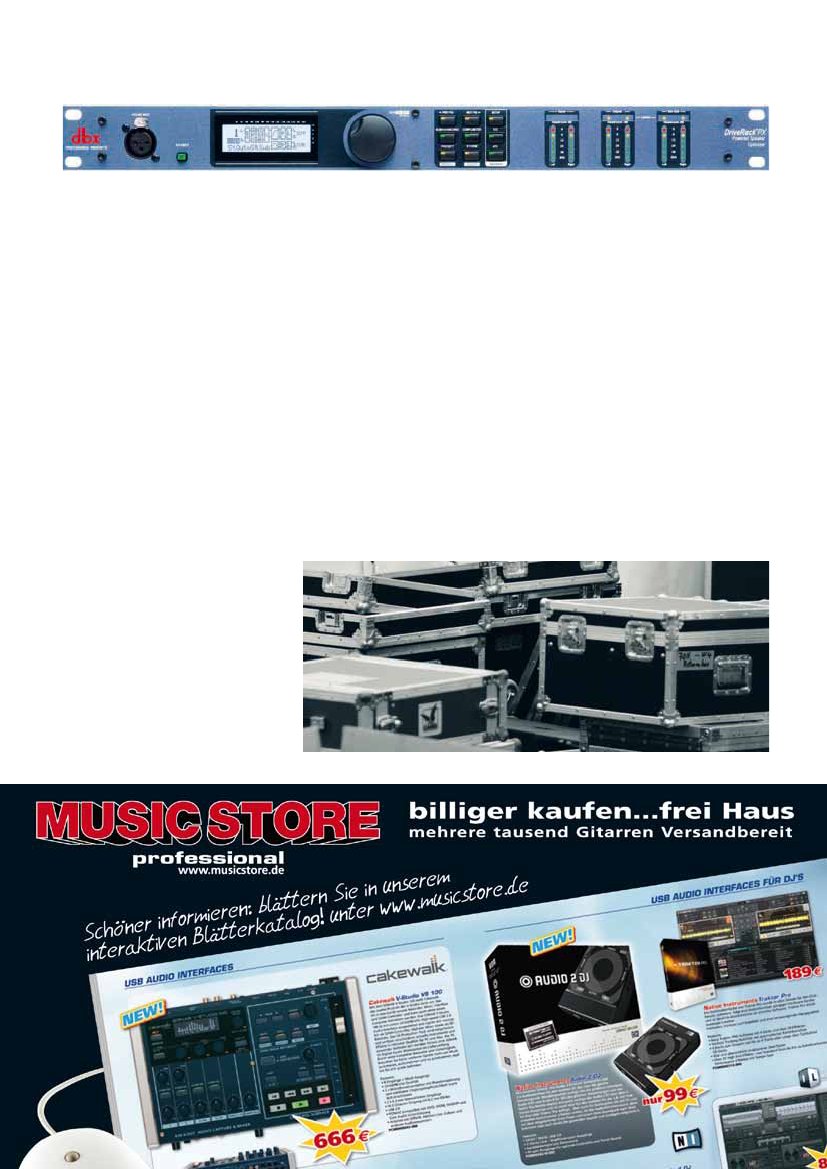

Controller geben euch die Möglichkeit eure PA allen räumlichen Gegebenheiten und klanglichen Vorstellungen anzupassen:

DBX DriveRack PX

Regel 6

ein bekanntes und weit verbreitetes Beispiel

für solche Stecksysteme.

Vergesst das Zubehör nicht!

Verschießt nicht all euer Geld für die großen

Brocken wie Lautsprecher, Endstufen und

Controller – sondern investiert auch in adä-

quate Kabel und geeignetes Zubehör.

neue PA hat Cases für die Amps, Transporthül-

len und Rollbretter für die Lautsprecher und

solide und funktionale Kabel verdient. Denn nur

mit diesem Zubehör läuft das System zuverläs-

sig und vor allem lange. Überlegt bereits am

Anfang gut, welche Anschaffungen für eine

neue PA in diesen Bereichen fällig werden und

plant diese Posten in eurem Budget ein. Manch

einer wundert sich dann schnell, dass ein Satz

vernünftiger Lautsprecherkabel oder eine funk-

tionale Stromversorgung für die PA schnell Be-

träge verschlingen, für die schon ein weiterer

Amp oder Lautsprecher drin wäre.

Unter Umständen lohnt sich ja auch bei der

Neuanschaffung einer neuen PA die An-

schaffung von ganz speziellen Kabelsätzen

–

zum Beispiel mit sogenannten Hybrid-Ka-

beln, die bei einer Aktiv-PA den Transport von

Netz- und Signalversorgung übernehmen. Al-

ternativ gibt es für konventionelle Beschal-

lungssysteme sogenannte Speakercores; damit

könnt ihr mit einem Kabel eure gesamte PA

verkabeln. Solche Speakercores sind in der Re-

gel mit speziellen Steckverbindern versehen,

die ein verpolen oder falsch anschließen aus-

schließen. Vier- oder achtpolige Speakons sind

Regel 7

reagiert mittlerweile, zumindest im Entwurf gibt

es bereits eine DIN-Norm, die als Grundlage für

Schallemissionen und deren Messung und Be-

wertung dienen soll.

Unabhängig davon seid ihr als Band und

Künstler natürlich auch in der Verantwortung

für eure Fans,

schon alleine darum solltet ihr

darauf achten, euren Fans keine schmerzhaften

Pegelorgien zuzumuten. Im schlimmsten Fall

kommen Forderungen wegen entstandener Hör-

schäden auf euch zu, auf jeden Fall wird man zu

laute Konzerte sicherlich nicht in guter Erinne-

rung behalten. Was euch hier aus der Misere

hilft? Der verantwortliche Umgang mit der

Technik, eine gesunde Einstellung zu den Pe-

geln, die Rockmusik nun mal haben soll und

muss und vor allem der Einsatz des angezeigten

Werkzeuges - also der richtigen PA am rich-

tigen Ort, passend dimensioniert, richtig ausge-

richtet und richtig betrieben.

✖

Achtet auf die Pegel!

Als Anfang der 80er Jahre bei den ersten

Lautsprechern Warnhinweise angebracht wur-

den, die auf mögliche Hörschäden durch ex-

zessive Lautstärken hinwiesen, wurde meist

noch müde darüber gelächelt.

Heute ist so ein

Hinweis fast schon die Regel. In der Tat hat sich

in den letzten 20 Jahren zweierlei geändert: Die

Leistungsfähigkeit der PAs und die Sensibilität

für deren Auswirkungen. Während es vor ein paar

Jahren immer noch nicht laut genug sein konnte,

sind sich heute viele Veranstalter und auch viele

Musiker bewusst, dass Lautstärke beim Konzert

ein Problem werden kann, für das sie Verantwor-

tung übernehmen müssen. Auch der Gesetzgeber

Cases sorgen dafür, dass euer Bandequipment sicher von A nach B kommt.
